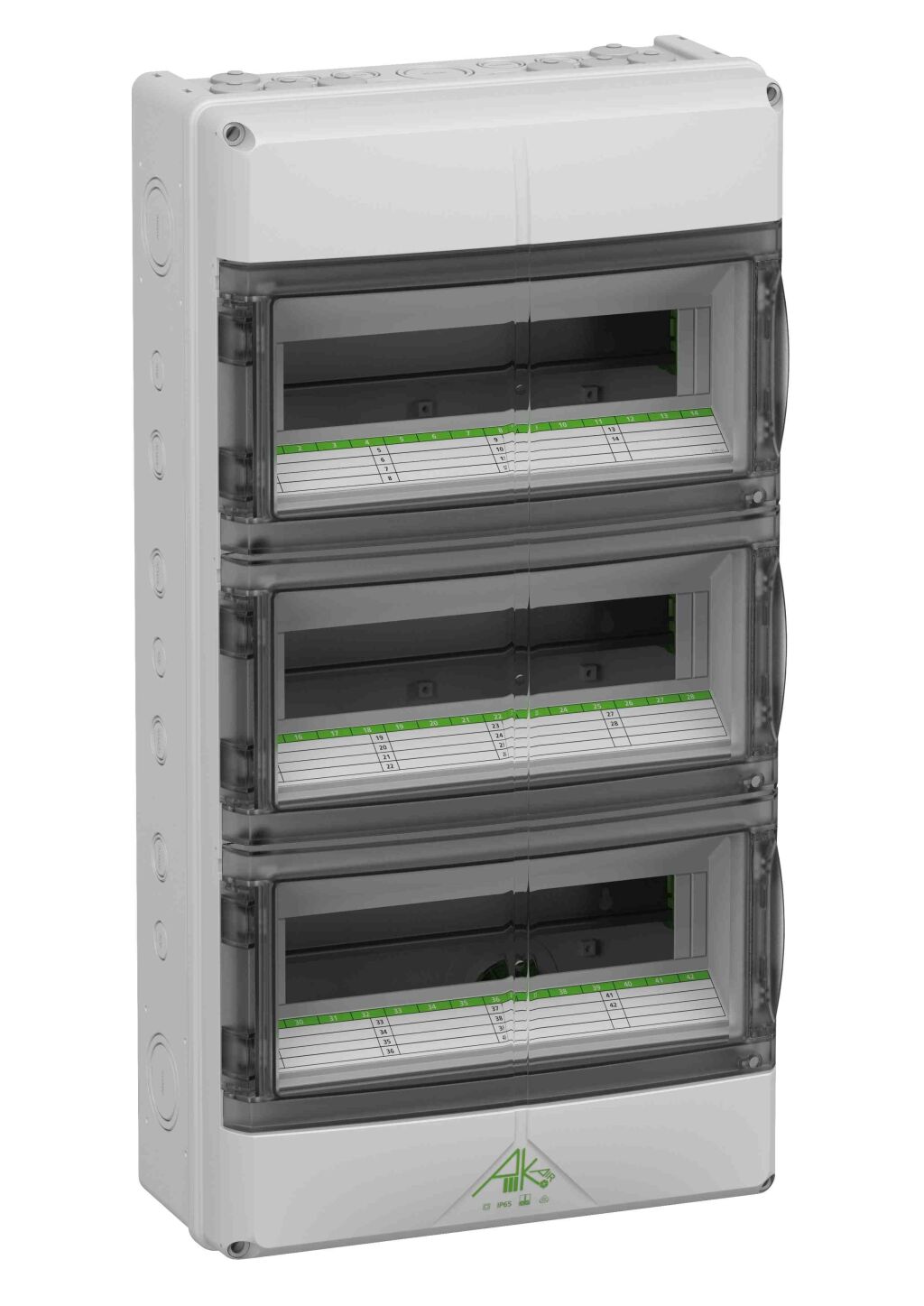

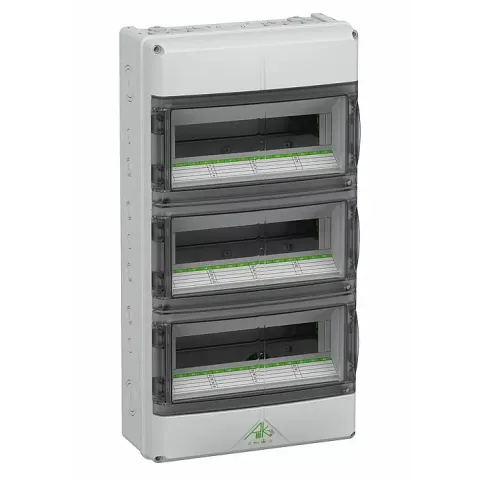

Malý rozvaděč, s krytím IP65, 3 řady, 42 dostupných dělicích prvků, s integrovanými větracími prvky pro snížení kondenzace, jmenovité provozní napětí: 400V AC, jmenovité izolační napětí: 1000V AC, 1500V DC, certifikováno VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (odolnost vůči čpavku), horní a dolní metrická ražba pro univerzální Kabelové průchodky s kabelovými průchodkami a/nebo dvojitými membránovými zásuvkami, nahoře s konfekcí s pružnými otvory DMS M20
s bezšroubovou upínací lištou PE/N, každá se 6 šroubovatelnými upínacími body 2,5-16mm² a 21/2x14 bezšroubovými upínacími body 1,5-4mm²
Připojené příslušenství:Dvojitá membránová tryska:
2x M16, 10x M20, 4x M25, 2x M32, 2x M40, těsnicí zátka, kryt a popisovací proužky
Elektrické vlastnosti
| Jmenovité provozní napětí AC | 400 V |
|---|---|
| Jmenovité izolační napětí AC | 1000 V |
| Jmenovité izolační napětí DC | 1500 V |
| Třída | II |
| Ochrana | IP65 |
| Větraný | Ano |
| Počet N-potenciálů | 2 |
| Počet řádků | 3 |
| Počet dělicích jednotek | 42 |
| Počet dělících jednotek na řádek | 14 |
| s N-svorkou | Ano |
| s PE svorkou | Ano |
Barvy
| Barva spodní části | šedý |
|---|---|
| Barva horní části | šedý |
Dimenze
| Šířka | Průměr 315 mm |
|---|---|
| Délka | Průměr 600 mm |
| Výška | Průměr 155 mm |
| Vnitřní délka | Průměr 580 mm |
| Vnitřní šířka | Průměr 295 mm |
| Vnitřní výška | Průměr 106 mm |
Materiál
| Odolné vůči UV záření | Ano |
|---|---|
| Průmyslová třída | Ano |
| bez halogenů | Ano |
| Třída hořlavosti podle UL94 | V2 |
| Pevnost žhavicího drátu dle ČSN EN 60695-2-11 | 850 °C |
Mechanické vlastnosti
| Montážní | Konstrukce |
|---|---|
| Rázová houževnatost | IK08 |
| Uzavíratelné | Ano |
| Točivý moment šroubu krytu | 1,2 Nm |
| Stohovatelné | Ano |
Okolní podmínky
| max. relativní vlhkost 25°C | 90 % |
|---|---|
| max. relativní vlhkost 40°C | 50 % |
| Okolní teplota min. | -35 °C |
| Okolní teplota max. | 80 °C |
| Okolní teplota 24h | 60 °C |
| Místo instalace | Chráněný venkovní areál |
Materiál
| Materiál spodní části | Polykarbonát |
|---|---|
| Materiál svrchní části | Polykarbonát |
| Materiál těsnění | Polyuretan |
| Materiál krycího šroubu | Polyamid, vyztužený skelnými vlákny |
| Materiál výklopného okna | Polykarbonát |
Certifikáty
| Známka | VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)) |
|---|---|
| Známka | UL-EU (EN 62208) |
| Známka | UL-EU (EN 61439-1/-2) |
| Známka | UL-EU (EN 61439-1/-3) |
| Známka | UL-EU (EN 61439-1 a EN IEC 61439-7) |
| Známka | DLG (odolnost vůči amoniaku) |
